Charakterystyka:

• zaprojektowany do zastosowań przemysłowych
• 2 kierunki obrotu z zakresem regulacji ± 10°
• wysokość punktu obrotu 163 mm
• specjalnie opracowany system łożysk
• przekładnia ślimakowa o niskim luzie
• 2-fazowy silnik krokowy lub silnik prądu stałego z enkoderem
• wyłączniki krańcowe Halla lub mechaniczne
• odporne na odkształcenia aluminium
• odporne na odbicia, anodowane na czarno

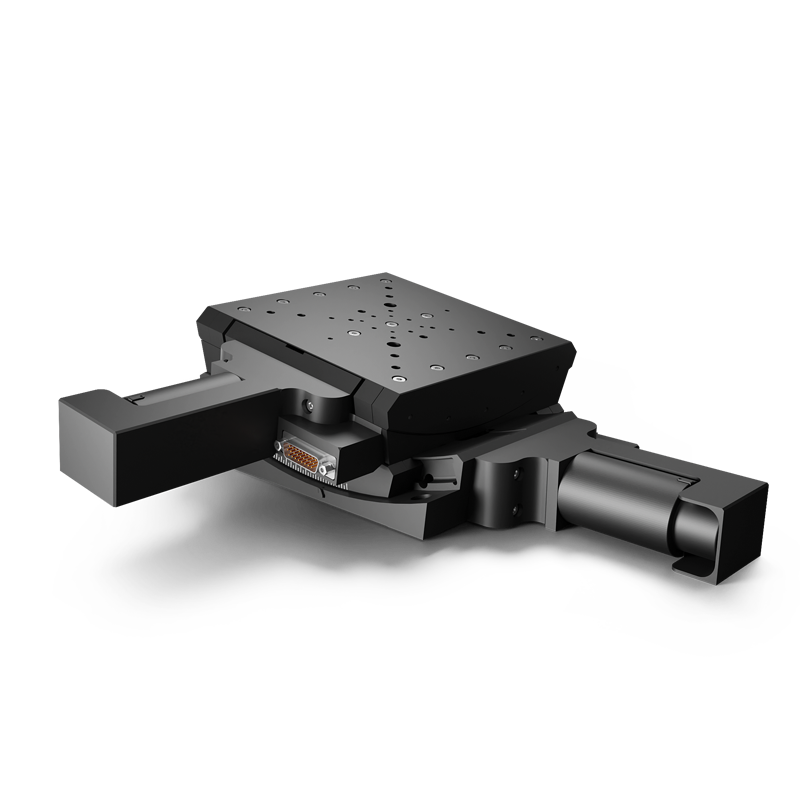

Goniometr theta-phi TPM 150-20-20-243 zapewnia precyzyjne pozycjonowanie przy dużych obciążeniach. Aby osiągnąć wysoką dokładność, są one wyposażone w komponenty wykonane z dużą precyzją.

Napęd ślimakowy o niskim luzie umożliwia montaż w kierunku poziomym lub pionowym, a także do góry nogami. Specjalnie opracowany system łożysk umożliwia przenoszenie dużych obciążeń z wysoką rozdzielczością.

Odległość między powierzchnią montażową a punktem obrotu wynosząca 163 mm zapewnia wystarczającą ilość miejsca na konfigurację.

Zakres regulacji wynosi ± 10°. W zależności od wymagań aplikacji można wybrać wersję z silnikiem krokowym lub serwomotorem DC. W celu ochrony mechaniki, zintegrowane są wyłączniki Halla lub mechaniczne wyłączniki krańcowe.
