Charakterystyka:
- zakres obrotu 190 mm na każdej osi, z możliwością ograniczenia dzięki regulowanym wyłącznikom krańcowym
- Przysłona 190 x 190 mm do zastosowań ze światłem przechodzącym
- nadaje się do zastosowań przemysłowych
- wyjątkowo płaska i kompaktowa konstrukcja
- dokładne pozycjonowanie dzięki precyzyjnym prowadnicom
- szlifowane trzpienie drobnozwojne z niskim luzem
- wyłączniki Halla lub mechaniczne wyłączniki krańcowe
- 2-fazowy silnik krokowy lub silnik prądu stałego z enkoderem
- aluminium odporne na odkształcenia
- słabo odbijający światło, anodowany na czarno

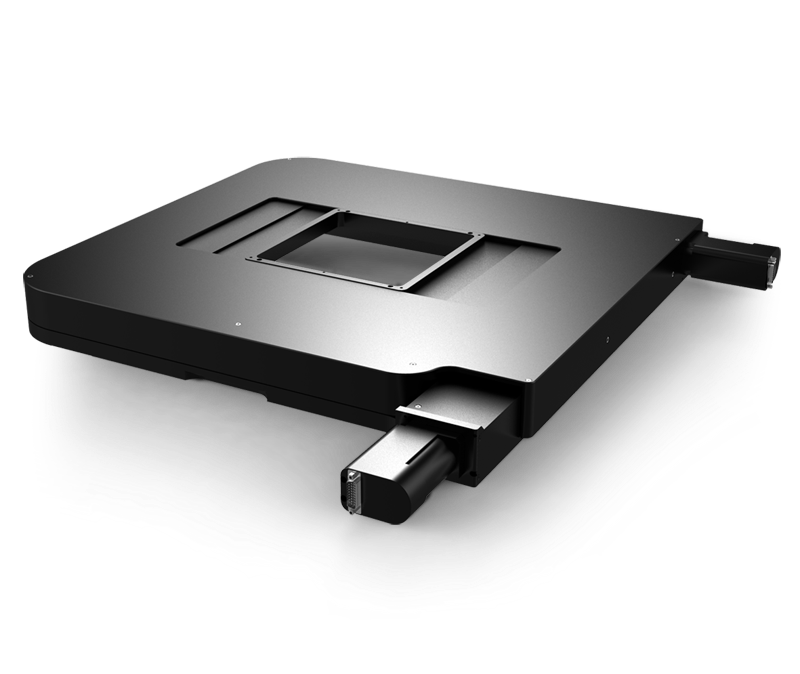

Stoliki XY serii PKTM charakteryzują się niewielką wysokością montażową. Stolik XY posiada kwadratową aperturę - przeznaczoną głównie do zastosowań optycznych. PKTM 190 posiada aperturę o długości krawędzi 190 mm. Jeśli apertura nie jest potrzebna, można ją zamknąć płytką z otworami montażowymi. Prowadnice leżą w dużej odległości od siebie i umożliwiają duży moment przechyłu zarówno w kierunku X, jak i Y.
Stopnie XY serii PKTM odpowiadają klasie dokładności pozycjonerów LTM. Stanowią one zoptymalizowaną cenowo alternatywę, jeśli wyższa precyzja serii CROSS nie jest wymagana.
Szlifowane trzpienie o drobnym gwincie i prowadnice z łożyskami kulkowymi są bezpiecznie umieszczone wewnątrz stołu i umożliwiają dokładne i niezawodne ruchy pozycjonujące nawet w niekorzystnych warunkach otoczenia. Dzięki bezstopniowo regulowanym wyłącznikom krańcowym, zakres ruchu może być dowolnie definiowany. Połączenie materiału trzpienia gwintowanego i nakrętki jest odporne na zużycie. W ten sposób osiąga się długą żywotność w ciągłej pracy przemysłowej.
Podstawowe elementy i osłony stopni XY są wykonane z odpornego na odkształcenia aluminium i posiadają najwyższej jakości anodowaną na czarno powłokę ochronną.
