Charakterystyka:
- zakres przesuwu 100 mm na każdej osi, redukowalny dzięki regulowanym wyłącznikom krańcowym
- apertura 100 x 100 mm do zastosowań w świetle przechodzącym
- nadaje się do zastosowań przemysłowych
- wyjątkowo płaska i kompaktowa konstrukcja
- dokładne pozycjonowanie dzięki precyzyjnym prowadnicom
- szlifowane wrzeciona z drobnym gwintem i niskim luzem
- wyłączniki krańcowe Halla lub mechaniczne
- 2-fazowy silnik krokowy lub silnik prądu stałego z enkoderem
- odporne na odkształcenia aluminium
- odporne na odbicia, anodowane na czarno

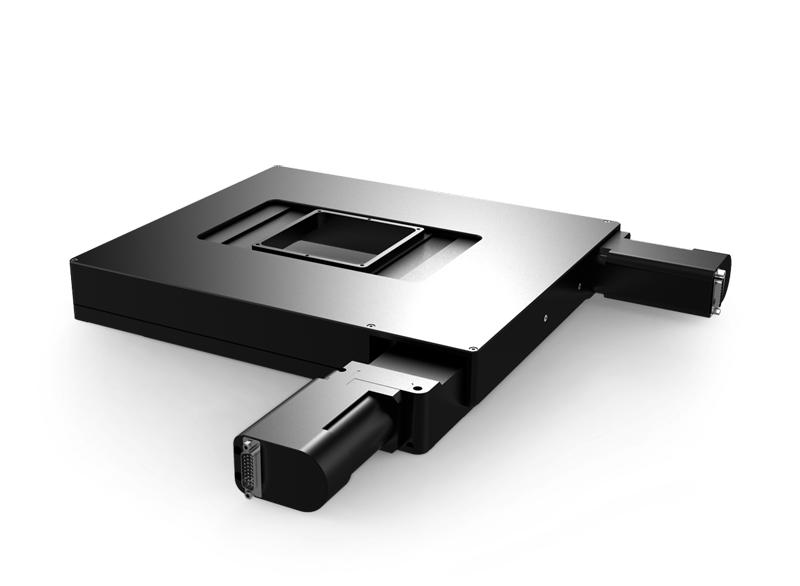

Stoliki XY serii PKTM charakteryzują się niewielką wysokością montażową. Stolik XY ma kwadratową aperturę - przeznaczoną głównie do zastosowań optycznych. PKTM 100 posiada aperturę o długości krawędzi 100 mm. Jeśli apertura nie jest potrzebna, można ją zamknąć płytką z otworami montażowymi.
Prowadnice znajdują się w dużej odległości od siebie i umożliwiają wysoki moment przechyłu zarówno w kierunku X, jak i Y.
Stopnie XY serii PKTM odpowiadają klasie precyzji pozycjonerów LTM. Stanowią one zoptymalizowaną cenowo alternatywę, jeśli wyższa precyzja serii CROSS nie jest wymagana.
Szlifowane wrzeciona z drobnym gwintem i prowadnice z łożyskami kulkowymi są bezpiecznie umieszczone wewnątrz stołu i umożliwiają dokładne i niezawodne ruchy pozycjonujące nawet w niekorzystnych warunkach otoczenia. Dzięki bezstopniowo regulowanym wyłącznikom krańcowym, zakres ruchu może być dowolnie definiowany. Połączenie materiału wrzeciona gwintowanego i nakrętki jest odporne na zużycie. Podstawowe elementy i osłony stopni XY są wykonane z odpornego na odkształcenia aluminium i posiadają najwyższej jakości anodowaną na czarno powłokę ochronną.
