Charakterystyka:

• zakres ruchu 68 mm na każdej osi, z możliwością ograniczenia dzięki regulowanym wyłącznikom krańcowym
• apertura 70 x 70 mm do zastosowań w świetle przechodzącym
• nadaje się do zastosowań przemysłowych
• wyjątkowo płaska i kompaktowa konstrukcja
• precyzyjne pozycjonowanie dzięki wstępnie obciążonym prowadnicom z łożyskami kulkowymi i śrubom kulowym o niskim luzie
• wyłączniki krańcowe Halla lub mechaniczne
• 2-fazowy silnik krokowy lub silnik prądu stałego z enkoderem
• odporne na odkształcenia aluminium
• odporne na odbicia, anodowane na czarno

Opcja:

• liniowy system pomiarowy

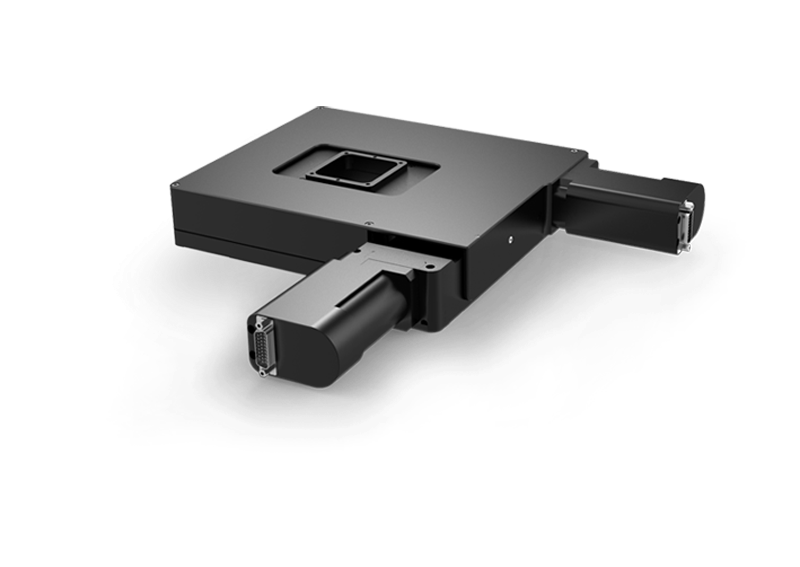

Stoliki XY serii CROSS charakteryzują się niewielką wysokością montażową. Stolik XY ma kwadratową aperturę - przeznaczoną głównie do zastosowań optycznych. CROSS 70 posiada aperturę o długości krawędzi 70 mm. Jeśli apertura nie jest potrzebna, można ją zamknąć płytką z otworami montażowymi. Prowadnice znajdują się w dużej odległości od siebie i umożliwiają duży moment przechyłu zarówno w kierunku X, jak i Y.

Prowadnice z łożyskami kulkowymi i śruby kulowe są wstępnie obciążone. Zarówno one, jak i liniowe systemy pomiarowe (dostępne jako akcesoria) są bezpiecznie umieszczone wewnątrz stołu na całej jego długości i umożliwiają najbardziej dokładne i niezawodne ruchy pozycjonujące, nawet w niekorzystnych warunkach otoczenia. W ten sposób uzyskuje się również długą żywotność w ciągłej pracy przemysłowej. Dzięki bezstopniowym, regulowanym wyłącznikom krańcowym, zakres ruchu może być dowolnie definiowany.

Podstawowe elementy i osłony stopni XY są wykonane z odpornego na odkształcenia aluminium i posiadają najwyższej jakości anodowaną na czarno powłokę ochronną.
