Charakterystyka:
- zakres przesuwu 48 mm na każdej osi, redukowalny dzięki regulowanym wyłącznikom krańcowym
- apertura 50 x 50 mm do zastosowań w świetle przechodzącym
- nadaje się do zastosowań przemysłowych
- wyjątkowo płaska i kompaktowa konstrukcja
- dokładne pozycjonowanie dzięki wstępnie obciążonym prowadnicom z łożyskami kulkowymi i śrubom kulowym o niskim luzie
- wyłączniki krańcowe Halla lub mechaniczne
- 2-fazowy silnik krokowy lub silnik prądu stałego z enkoderem
- odporne na odkształcenia aluminium
- odporne na odbicia, anodowane na czarno
Opcja:
- liniowy system pomiarowy

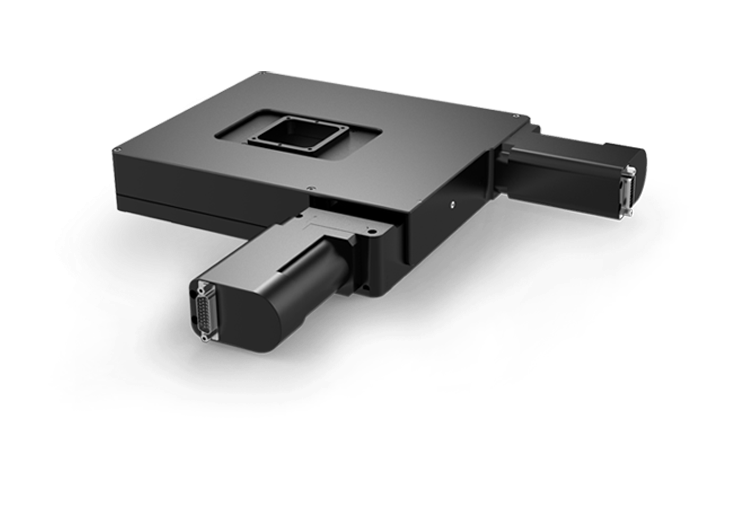

Stoliki XY serii CROSS charakteryzują się niewielką wysokością montażową. Stolik XY ma kwadratową aperturę - przeznaczoną głównie do zastosowań optycznych. CROSS 50 posiada aperturę o długości krawędzi 50 mm. Jeśli apertura nie jest potrzebna, można ją zamknąć płytką z otworami montażowymi. Prowadnice znajdują się w dużej odległości od siebie i umożliwiają duży moment przechyłu zarówno w kierunku X, jak i Y.
Prowadnice z łożyskami kulkowymi i śruby kulowe są wstępnie obciążone. Prowadnice i liniowe systemy pomiarowe (dostępne jako akcesoria) są bezpiecznie umieszczone wewnątrz stołu na całej długości przesuwu i umożliwiają najbardziej dokładne i niezawodne ruchy pozycjonujące nawet w niekorzystnych warunkach otoczenia. W ten sposób uzyskuje się długą żywotność również w ciągłej pracy przemysłowej. Dzięki bezstopniowo regulowanym wyłącznikom krańcowym, zakres ruchu może być dowolnie definiowany.
Podstawowe elementy i osłony stopni XY są wykonane z odpornego na odkształcenia aluminium i posiadają najwyższej jakości anodowaną na czarno powłokę ochronną.
