Vakum uyumlu ışın işleme sistemleri
Bu modüler ışın işleme bileşenleri ve sistemleri sistemiyle, optik deneyler kolay, hızlı ve ayrı ayrı kurulabilir ve farklı ışın yüksekliklerinde gerçekleştirilebilir.
Örnekler:
Vakum uyumlu ışın taşıma sistemleri
Işın işleme bileşenleri ve sistemlerinden oluşan bu modüler sistem ile optik deneyler kolayca, hızlı ve ayrı ayrı kurulabilir ve farklı ışın yüksekliklerinde gerçekleştirilebilir.
Örnekler:
Sistem rayları S 40 LL
- HV aralığı için uyarlanmıştır
- Sistem yüksekliği 40mm'dir
- Metrik ve inç montaj ızgaralarına uygundur
Slides RT 40
- HV aralığı için uyarlanmıştır
- Sistem yüksekliği: SYS 40
- Tırtıllı veya altıgen soket başlı kapak vidalı
Vakum uyumlu optomekanik bileşenler
Lensler, filtreler, aynalar veya açıklıklar gibi optik öğeler için yüksek hassasiyetli montaj parçaları ve ayarlama birimleri.
Örnekler:

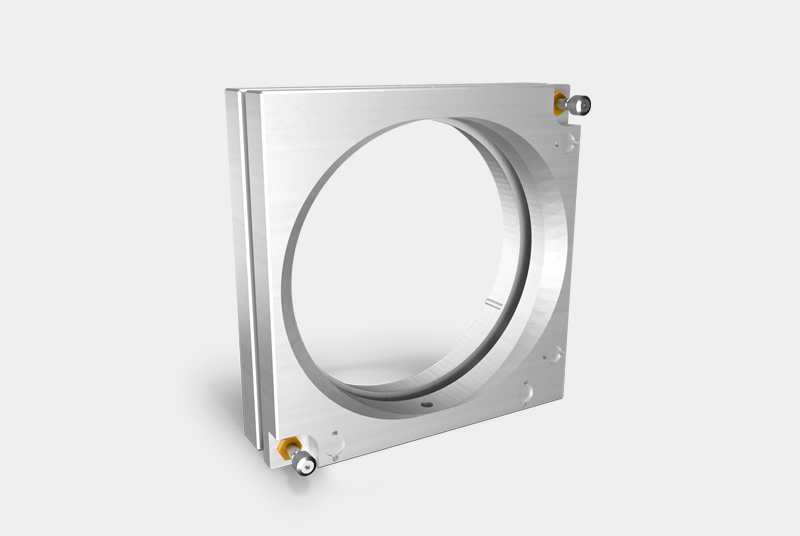

Verici montajı TRANS 100
- HV aralığı için uyarlanmıştır
- SYS 90 ile kullanım için
- Theta-phi ayarı

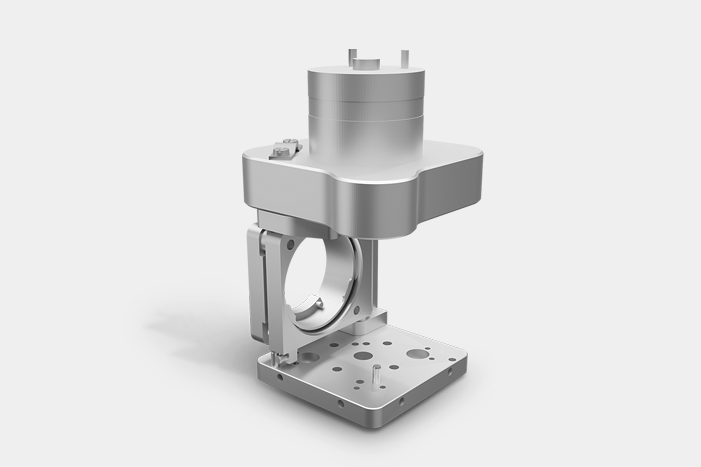

Motorlu çevirmeli ayna tutucuları KSHM 40
- HV aralığı için uyarlanmıştır
- ø 25 mm / 25,4 mm (1") optikler içindir
- DC dişli motor, mekanik limit anahtarlar

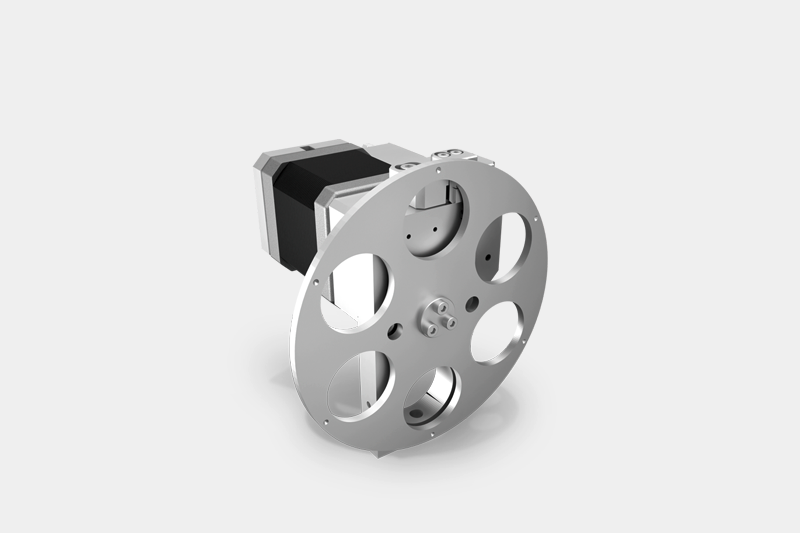

Motorlu filtre çarkı FRM 40
- HV aralığı için uyarlanmıştır
- SYS 40 veya SYS 65 ile kullanım içindir
- 4/6 filtrenin motorlu değişimi

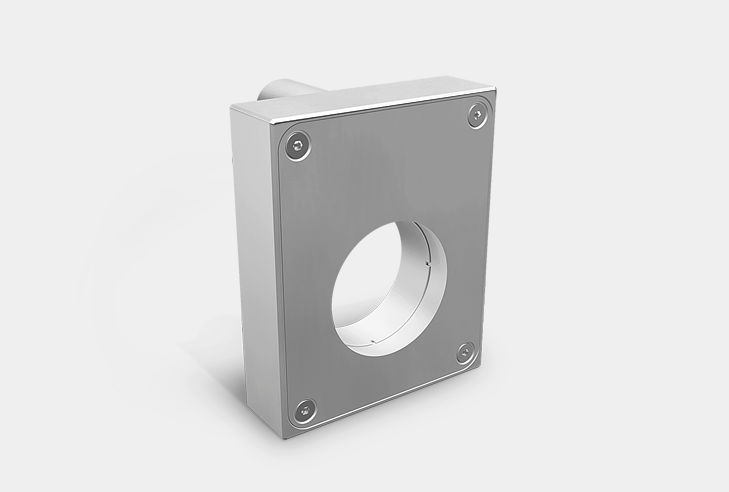

Motorlu iris diyaframı IBM 65
- HV aralığı için uyarlanmıştır
- 0'dan 35 mm'ye kadar diyafram açıklığı
- Adım motoru + limit anahtarları
Vakum uyumlu manuel konumlayıcılar
Hassas hareket sekansları ve çok çeşitli doğrusal, döner ve döner eksen kombinasyonları.
Örnekler:

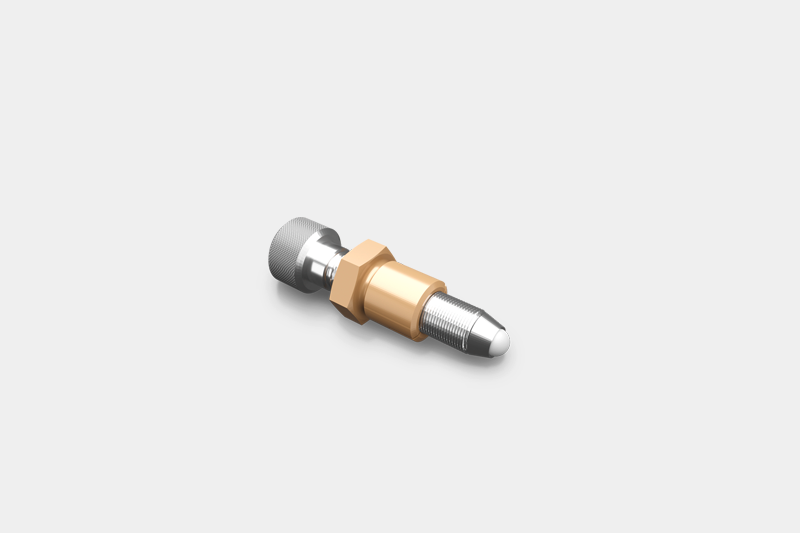

İnce dişli vida FGS 6
- HV aralığı için uyarlanmıştır
- Hareket aralığı 3 - 18 mm
- Mil adımı 0,25 mm / eksenel yük 30 N

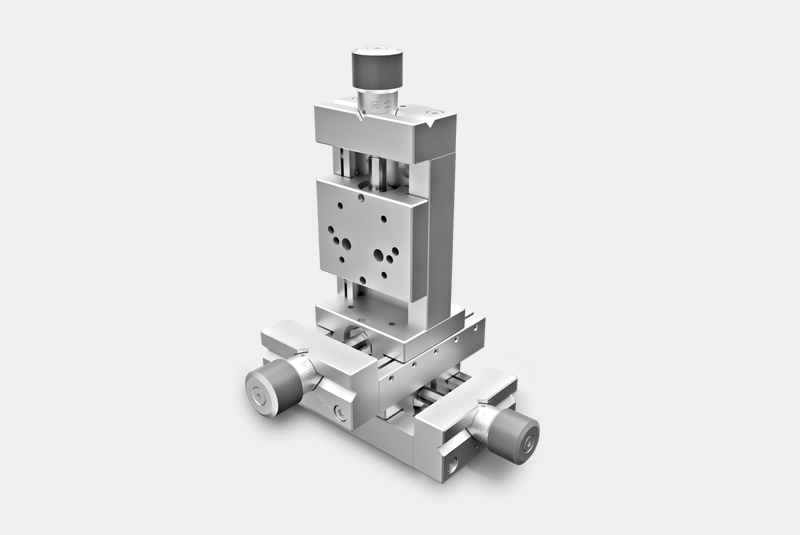

Çeviri aşaması VT 45N
- HV aralığı için uyarlanmıştır
- Hareket aralığı 25 mm
- İnce dişli mil + kıskaç

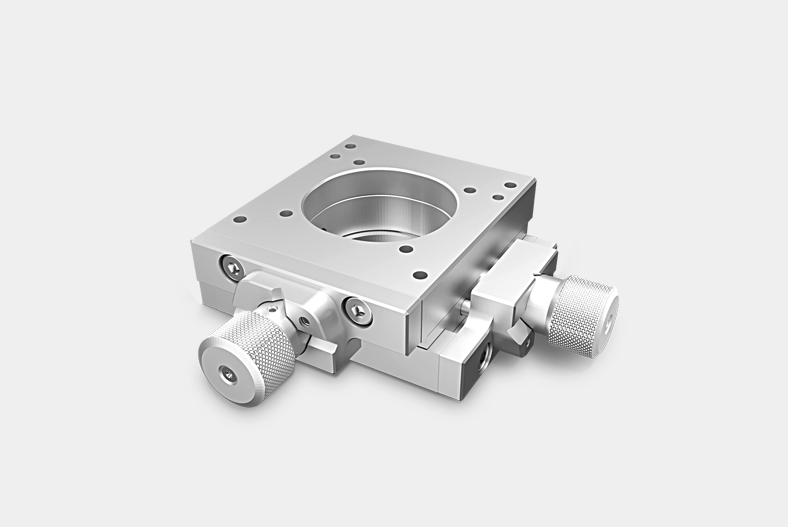

XY stage KT 65
- HV aralığı için uyarlanmıştır
- Her eksende hareket aralığı 6 mm
- Açıklık ø 32 mm

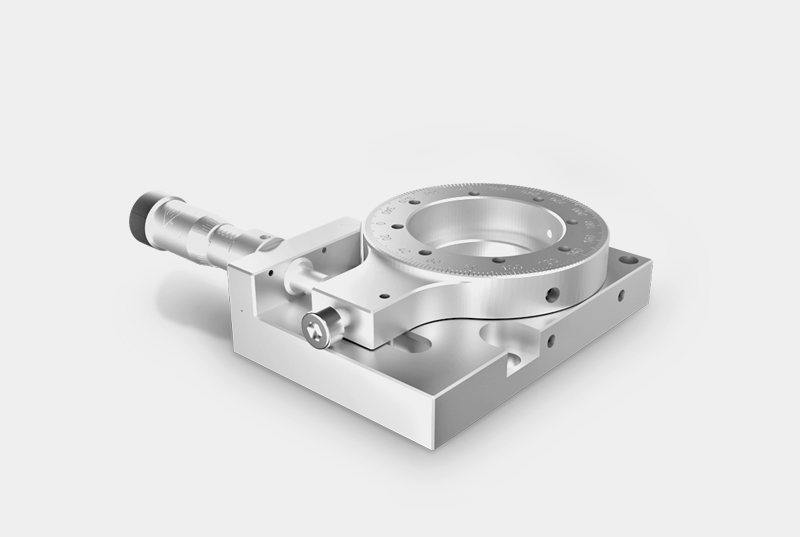

Açısal ayar aşaması WV 40
- HV aralığı için uyarlanmıştır
- Tutucu ø 25 mm / 25,4 mm (1")
- Açıklık ø 20 mm

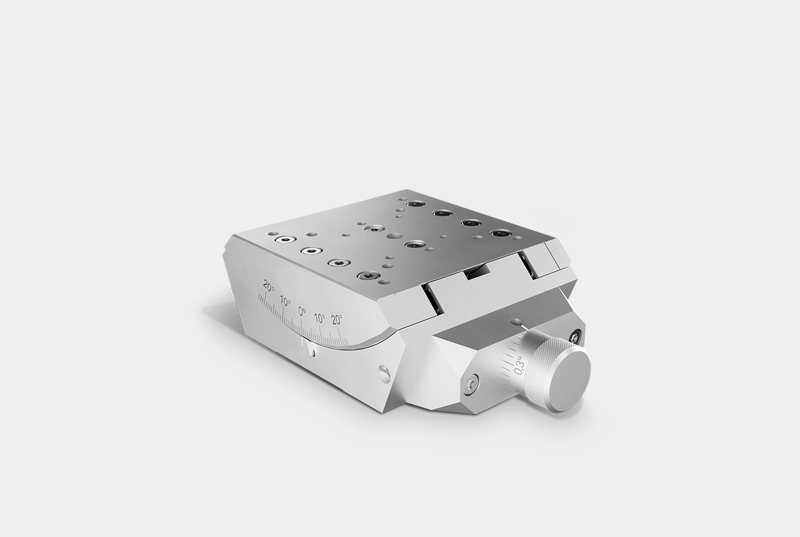

Goniometer GO 65
- HV aralığı için uyarlanmıştır
- Sonsuz dişli
- Özel yataklama sistemi (± 20°)
Vakum uyumlu motorlu konumlayıcılar
Araştırma ve endüstrideki yüksek hassasiyetli hizalama ve taşıma görevleri için son derece hassas, doğrusal ve döner eksenler.
Örnekler:
Vakum uyumlu motorlu konumlayıcılar
Araştırma ve endüstrideki yüksek hassasiyetli hizalama ve taşıma görevleri için son derece hassas doğrusal, döner ve döner eksenler.
Örnekler:

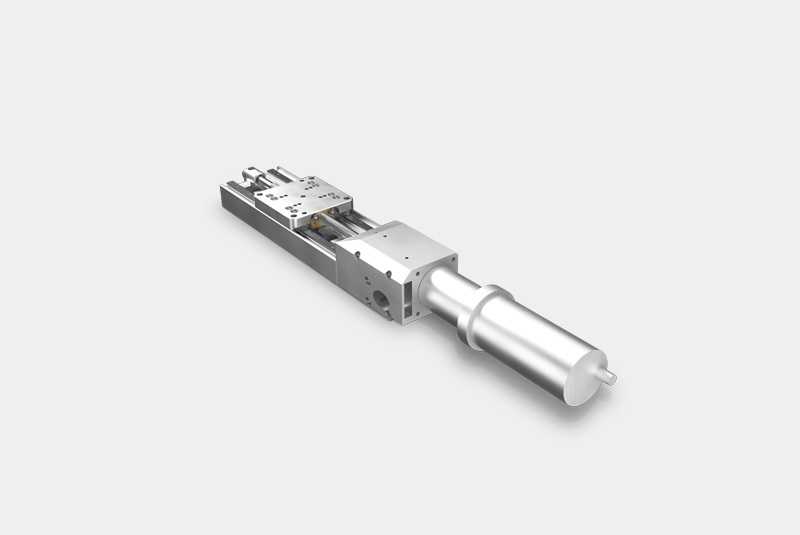

Motorlu hassas doğrusal tabla LPTM 30
- HV aralığı için uyarlanmıştır
- Hareket aralığı 50/100/150 mm
- Devridaim yapan bilyalı rulman kılavuzları, ince iplik mili

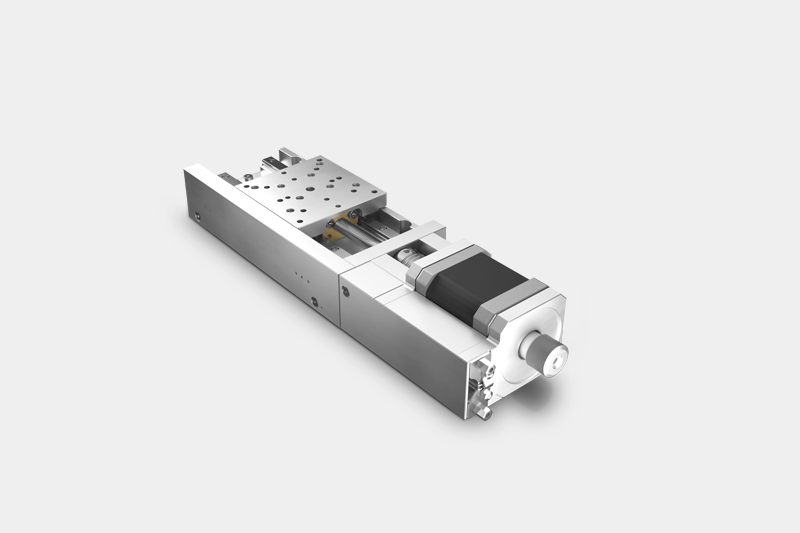

Motorlu hassas doğrusal tabla LTM 60
- HV aralığı için uyarlanmıştır
- Hareket aralığı 20 - 145 mm
- Devridaim yapan bilyalı rulman kılavuzları, ince iplik mili

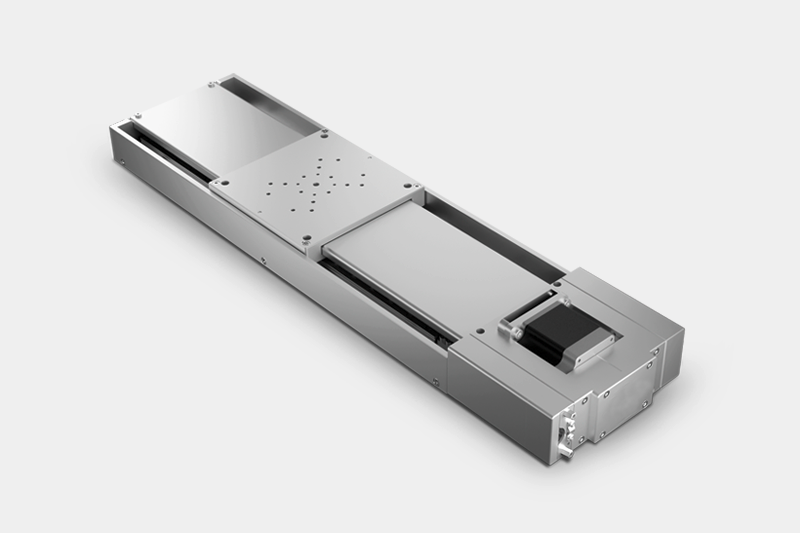

Motorlu yüksek hassasiyetli doğrusal tabla LIMES 124N
- HV aralığı için uyarlanmıştır
- Hareket aralığı 30 - 290 mm
- Step motor + limit switches, ball screw
Motorlu kompakt, yüksek hassasiyetli XY tablası CROSS 50
- HV aralığı için uyarlanmıştır
- Her eksende hareket aralığı 48 mm
- Açıklık 50 x 50 mm
Motorlu yüksek hassasiyetli asansör kademesi HUMES 100
- HV aralığı için uyarlanmıştır
- Hareket aralığı 30 mm
- Bilyalı rulman kılavuzları, bilyalı vidalı

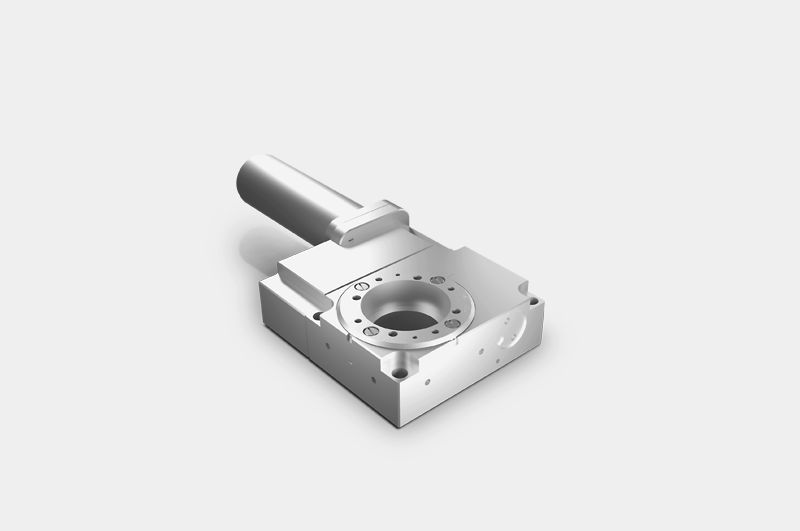

Motorlu döner ölçüm kademesi DMT 40
- HV aralığı için uyarlanmıştır
- Tutucu ø 25 mm, açıklık ø 20 mm
- Adım motoru, eğik bilyalı rulmanlar

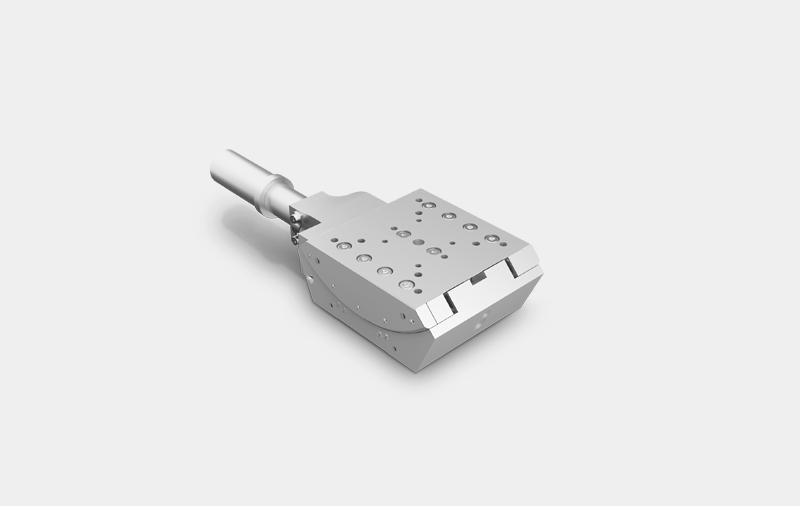

Motorlu yüksek hassasiyetli açıölçer MOGO 65
- HV aralığı için uyarlanmıştır
- Ayar aralığı ± 20°
- Dönen eksenin yüksekliği 65 mm
